КАНОНИЧЕСКИЕ МОДЕЛИ ПОДСИСТЕМ СКС НА СИММЕТРИЧНОМ КАБЕЛЕ

Модели трактов горизонтальной подсистемы без ТК

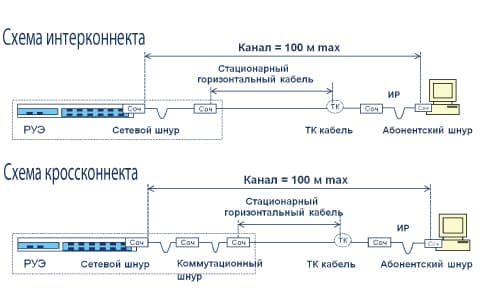

В обоих случаях стационарный горизонтальный кабель с одной стороны подключается к панели в РУЭ, а с другой – к модулю ИР или MUTO.

Тракт включает все шнуры, указанные на слайде.

Горизонтальная подсистема - образована внутренними горизонтальными кабелями между панелями в техническом помещении этажа (РУЭ), информационными розетками (ИР) рабочих мест, коммутационным оборудованием в РУЭ и коммутационными шнурами для подключения СКС к активному оборудованию.

Модели трактов горизонтальной подсистемы с ТК

Соединение цепей передачи

Кабели и компоненты различных категорий могут быть смешаны в линии или подсистеме СКС, при этом, необходимо учесть тот факт, что передаточные характеристики этой линии будут определяться параметрами кабеля или компонента низшей категории.

Стандарт запрещает использование в одной линии кабелей и компонентов с различным волновым сопротивлением, а в оптических линиях – волокон с различным диаметром сердцевины.

Кроме того, в СКС запрещается при терминировании кабелей параллельное соединение проводников.

Максимальные длины компонентов горизонтального тракта, м

Ограничения:

Физическая длина тракта: не более 100 м;

Физическая длина стационарного горизонтального кабеля: не более 90 м;

Длина кабеля от ТК до ИР: не более 20 м;

Суммарная длина коммутационных шнуров в распределительном узле: не более 5 м.

Особенности модели стационарной линии горизонтальной подсистемы

Максимальная длина горизонтального симметричного кабеля не зависит от типа применяемой элементной базы (экранированная или неэкранированная витая пара) не должна превышать 90 м в независимости от категории применяемой элементной базы;

На правило 90-метрового ограничения общей протяженности горизонтального стационарной линии не оказывает влияние наличие или отсутствие точки консолидации;

При реализации горизонтального тракта на оптической элементной базе все указанные выше ограничения не теряют свою силу.

Модель магистрального тракта (на базе симметричного кабеля)

Максимальные длины магистральных трактов, м

Ограничения для Классов D, E и F:

Физическая длина тракта: не более 100 м (ограничение из-за перекоса задержки распространения);

В случае применения на обоих концах тракта схемы кроссконнекта, максимальная длина магистрального кабеля уменьшается до 75 м.

Особенности нормирования максимальных длин магистральных трактов, м

Для  приложений  младших  классов  (до  С  включительно)  максимальная  протяженность  тракта  может  отличаться  от рассчитанных по таблице в сторону уменьшения.

Таким образом, имеем прямую привязку кабельной системы к приложению. Это не является нарушением канонических принципов построения СКС, т.к. универсальность кабельной системы декларируется и гарантируется исключительно на уровне горизонтальной подсистемы. Соответствующие данных по таким трактам с отличными длинами находятся в информационном приложении к стандарту ISO/IEС 11801.
