ПОДСИСТЕМЫ СКС

Подсистемы СКС

Одним из принципов, заложенных в СКС, является наличие нескольких уровней построения и их строгая иерархия.

В структуре СКС выделяются подсистемы определенного функционального назначения, для каждой из которых регламентированы правила их построения, топология и возможные варианты структуры, способы физических соединений линий.

Такой  подход  упрощает  администрирование  сети,  облегчает  обслуживание  и  позволяет  неограниченно  наращивать размер сети как количественно, так и структурно.

В основу любой СКС положена структура иерархической звезды (древовидная топология).

Полномасштабная СКС подразделяется на три подсистемы:

• Подсистема внешних магистралей;

• Подсистема внутренних магистралей здания;

• Горизонтальная подсистема.

Деление на три подсистемы не зависит от вида или формы реализации сети, то есть принципиально одинаково в независимости от назначения и области использования офисного здания.

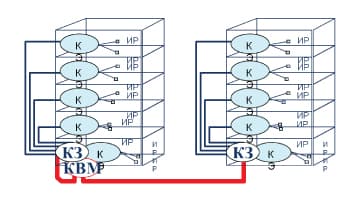

Коммутация подсистем между собой и их подключение к активному сетевому оборудованию осуществляется в кроссовых (территории – КВМ, здания – КЗ, этажа – КЭ). Это обеспечивают возможность создания трактов с различной топологией: "шина", "звезда", "многократное соединение" или "кольцо".

Подсистема внешних магистралей

Кабели подсистемы внешних магистралей связывают между собой отдельные здания, которые находятся на общей территории (в кампусе).

Если СКС устанавливается только в одном здании, то подсистема внешних магистралей отсутствует.

Подсистема внутренних магистралей (вертикальная)

Кабели подсистемы внутренних магистралей:

- связывают между собой отдельные этажи здания;

- и/или пространственно разнесенные помещения в пределах одного этажа.

Если СКС обслуживает один этаж, то подсистема внутренних магистралей может отсутствовать.

Дополнительные требования к магистральной подсистеме и ее особенности

Магистральная подсистема СКС не должна содержать точек консолидации!!!

Кабели магистральных подсистем могут соединяться в проходных и разветвительных муфтах.

Это обеспечивает гибкость СКС, возможность лёгкой переконфигурации под Приложение.

В  отличие  от  горизонтальной  подсистемы  на  магистральном  уровне  резко  ограничена  универсальность  кабельной системы. Отдельные части магистральной подсистемы изначально реализуются под конкретное приложение.

Горизонтальная подсистема

Горизонтальная подсистема включает в себя кроссовые панели, горизонтальный кабель и пользовательские информационные розетки, а также шнуры различного назначения. Реализуется в большинстве случаев на основе симметричного кабеля.

Все пары горизонтального кабеля должны быть подключены к одному розеточному модулю информационной розетке (ИР)!!!

Особенности горизонтальной подсистемы СКС

Горизонтальная   подсистема   является   единственной   подсистемой   СКС,   которая   обеспечивает   свойство   полной универсальности.

Протяженность кабельных трактов горизонтальной подсистемы не превышает 100 м. Горизонтальная подсистема, в отличие от магистральных, обслуживает конечных пользователей. Горизонтальная подсистема в основной массе случаев строится на симметричном 4-парном кабеле.

При построении горизонтальной подсистемы могут быть использованы только двух- и трехконнекторные модели трактов.

Горизонтальная подсистема может содержать точку консолидации.
